APCI-3600

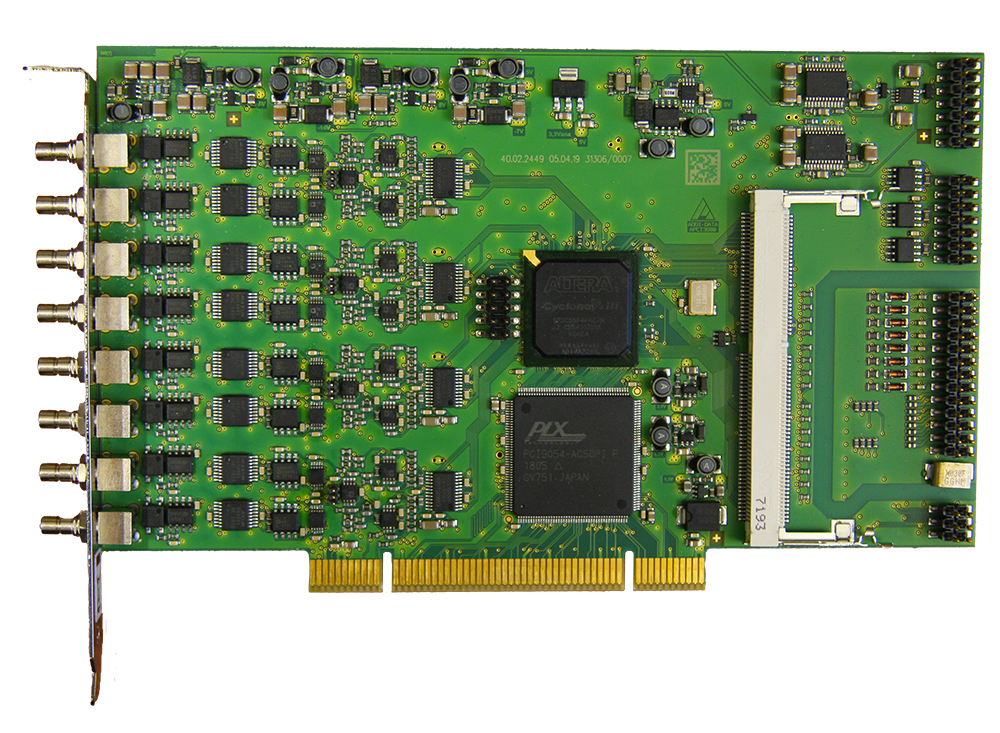

La carte PCI mesure de bruits et vibrations APCI-3600 a été spécialement développée pour les tâches de mesure acoustique dans l’environnement industriel. Elle possède 8 entrées analogiques SE/diff. (+/-), 24 bits, 8 sources de courant pour la connexion des capteurs ICP, 8 entrées numériques et 8 sorties numériques, 24 V. Chacune des 8 entrées analogiques SE/diff. (+/-) dispose d’un convertisseur A/N par canal et permet une acquisition simultanée avec une fréquence d’échantillonnage entre 2 et 200 kHz. Un filtre anti-repliement empêche des distorsions d’échantillonnage pour garantir une représentation exacte du signal analogique original. Une amplification de 1 a 10 est programmable par logiciel, le couplage d’entrées CA, CC ou GND peut être programmé pour chaque canal par logiciel. Les canaux sont opto-isolés jusqu’à 1000 V et protégés contre les surtensions. 4 entrées chronomètres permettent de mesurer en parallèle la vitesse de rotation

Description

Les processus acoustiques dans le domaine des essais ne se limitent pas à la simple mesure de bruit et de vibrations. C’est pourquoi la carte PCI multifonctions APCI-3600 d’ADDI -DATA accomplit sur la base d’un PC la quasi-totalité des tâches de mesure additionnelles, grâce à ses nombreuses fonctions supplémentaires.

  • 8 entrées analogiques avec connecteurs SMB coaxiaux
  • 4 entrées comptage (jusqu’à 1 MHz avec une profondeur de 32 bits) pour des applications nécessitant une détermination exacte des coordonnées.
  • Source de courant pour capteurs ICP™
  • Mode synchrone (montage en cascade) de plusieurs APCI-3600 par master/trigger
  • E/S numérique
  • Module de mémoire SDRAM permettant des taux de transfert jusqu’à 24 Mo/s.

Pour une intégration rapide de la carte dans des machines d’essais spéciales, la carte est livrée avec des pilotes et des exemples de programmation.



Caractéristiques techniques

Entrées analogiques (pour toutes versions)

  • 8 entrées SE ou diff. (+/-)
  • Fréquence d’échantillonnage configurable entre 2 et 200 kHz
  • Rapport signal/bruit > 105 dB
  • Résolution 24 bits
  • Un convertisseur A/N par canal : acquisition simultanée sur toutes les entrées analogiques
  • Amplification 1 à 10, programmable par logiciel
  • Couplage d’entrées CA, CC, GND, programmable pour chaque canal par logiciel
  • Le filtre anti-aliasing
  • Protection contre les surtensions

Sources de courant

  • 8 sources de courant pour la connexion directe de capteurs ICP™ (integrated circuit piezoelectric)
  • 4 mA typ., 24 V max.

Entrées chronomètres

  • 4 entrées chronomètres, RS485, 32 bits pour la mesure de la vitesse de rotation
  • 2 entrées Gate

Sorties analogiques

  • 2 sorties analogiques : Les deux sorties sont déclenchées de manière synchrone par le convertisseur A/N. Des générateurs de fonctions arbitraires sont programmables.
  • Temps d’établissement : 5 µs
  • Résolution : 16 bits
  • Sortie simultanée sur les deux canaux
  • Précision : 13 bits
  • Type de convertisseur DAC : R-2R
  • Plage de sortie : ± 10 V

E/S numériques

  • 8 entrées numériques, 24 V, opto-isolées
  • 8 sorties numériques, 24 V, opto-isolées

Mémoire SDraM embarquée

  • 128 Mo (256 Mo ou 512 Mo sur demande)



Applications

Les applications suivantes peuvent être réalisées avec la carte APCI-3600 :

  • Mesure de bruits avec diagnostics d’erreurs de denture ou d’engrenage via FFT : des codeurs sont connectés aux entrées chronomètres et des microphones aux entrées analogiques. Les codeurs déterminent la position de l’engrenage et les entrées analogiques mesurent le bruit du système à une position donnée. Pour cela, les entrées codeurs et analogiques sont échantillonnées de manière synchrone : à chaque mesure analogique correspond une position du chronomètre. La qualité de la denture est alors déterminée par fonction FFT.
  • Mesure de la fonction de transfert d’une «boîte noire».
  • Analyse de bruits, systèmes de mesure automatique de vibrations pour la validation de machines à laver, des mesures dans le secteur automobile, etc.



Pilotes

Pilotes standard pour :

  • Linux
  • Pilotes 32 bits pour Windows 8 / 7 / Vista / XP / 2000
  • Pilotes 64 bits signés pour Windows 8 / 7 / XP
  • Real-time use under Linux and Windows on request

Exemples pour les compilateurs suivants :

  • Visual C++ – Borland C

Sur demande :

Autres systèmes d’exploitation, compilateurs et exemples.
Pour télécharger les pilotes : www.addi-data.com/downloads
