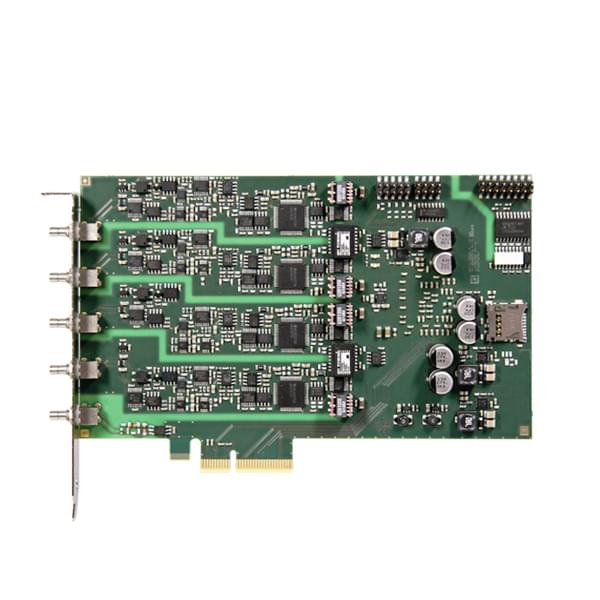

APCIe-3660

La carte PCI Express mesure de bruits et vibrations APCIe-3660 a été spécialement développée pour les tâches de mesure acoustique et analogique dans l’environnement industriel. Elle possède 4 entrées analogiques SE/diff. (+/-), 24 bits, 4 sources de courant pour la connexion des capteurs ICP TM, 4 entrées numériques et 4 sorties numériques, 24 V. Chacune des 4 entrées analogiques SE/diff. (+/-) chaque dispose d’un convertisseur A/N par canal et permet une acquisition simultanée avec une fréquence d’échantillonnage entre 125 kHz et 4 MHz. La plage d’entrée de la carte est ± 10 V. Une amplification de 1 a 10 est programmable par logiciel, le couplage d’entrées CA, CC ou GND peut être programmé pour chaque canal par logiciel. Un filtre anti-repliement empêche des distorsions d’échantillonnage pour garantir une représentation exacte du signal analogique original. Les canaux sont opto-isolés jusqu’à 1000 V et protégés contre les surtensions.

Description

Caractéristiques techniques

  • Carte PCI Express 4 voies
  • Vaste plage de températures de fonctionnement : -20 °C à +85 °C

Entrées analogiques

  • 4 entrées SE ou diff. (+/- ; via connecteur SMB)
  • 1 convertisseur A/N par canal : acquisition simultanée sur toutes les entrées analogiques
  • Fréquences d’échantillonnage : 125 kHz, 250 kHz, 500 kHz, 1 MHz, 2 MHz, 4 MHz
  • Résolution 24 bits
  • Plage d’entrée : ± 10 V, ± 1 V
  • Couplage d’entrées : CA, CC, GND (programmable pour chaque canal)
  • Protection contre les surtensions
  • Isolation galvanique entre les canaux analogiques et vis-à-vis du PC (1000 V)
  • Filtre anti-repliement sous la forme d’un filtre numérique intégré, fréquence limite en fonction de la fréquence d’échantillonnage, adaptation automatique à la fréquence de Nyquist
  • Filtre analogique à fréquence limite fixe (3 MHz)
  • 1 source de courant par canal pour l’alimentation de capteurs IEPE (de 4 mA à 26 V)
  • Entrée trigger 24 V (via connecteur SMB)

E/S numérique

  • 4 entrées numériques, 24 V, opto-isolées
  • 4 sorties numériques. 24 V, opto-isolées

Modes d’entrée

  • Mode simple : Lecture d’une simple valeur analogique
  • Mode cyclique (Auto-Stop) : Démarrage de l’acquisition analogique par logiciel, arrêt une fois le nombre de valeurs configuré atteint, les valeurs analogiques restent à disposition dans un tampon logiciel
  • Mode cyclique (ring buffer) : Démarrage de l’acquisition analogique par logiciel, acquisition continue jusqu’à l’arrêt par logiciel, les valeurs analogiques restent à disposition dans un tampon logiciel
  • Porte/fonction logique : Chaque entrée numérique contrôle l'acquisition de l'entrée analogique correspondante (entrée numérique 0 -> entrée analogique 0, entrée numérique 1 -> entrée analogique 1, etc.) via des fronts montants (de 0 à 1 : l'acquisition est démarrée) et des fronts descendants (de 1 à 0 : l'acquisition est arrêtée). Les données des entrées analogiques sont stockées dans un buffer temporaire sur la carte avant leur transmission vers le PC.

Logiciels

Pilotes standard pour :

  • Linux
  • Pilotes 32/64 bits signés pour Windows 10 et 7
  • Utilisation temps réel sous Linux et Windows sur demande

Exemples pour les compilateurs suivants :

  • C#.NET, C

Téléchargement des pilotes : https://drivers.addi-data.com
