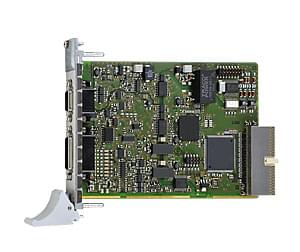

CPCI-3009

La carte CompactPCI multifonctions CPCI-3009 dispose de 16 entrées et 4 sorties analogiques ainsi que d’un module de fonctions compteur reprogrammable. L’acquisition se fait avec une résolution de 16 bits et une fréquence d’échantillonnage de 100 kHz. La carte est équipée d’un DMA et d’un FIFO. Les sorties ont une résolution de 12 bits et elles sont à « 0 » à la mise sous tension. Chaque sortie possède sa propre ligne de masse. Le module de fonctions compteur a une largeur de 32 bits et une fréquence de comptage de 5 MHz. Les fonctions disponibles sont : compteur incrémental pour l’acquisition de codeurs incrémentaux, Chronos pour la mesure de fréquence, de largeur d’impulsion et de durée de période, E/S numériques, 24 V, TTL et RS422. D’autres fonctions sont disponibles sur demande.



Description

La carte CPCI-3009 est une carte analogique de comptage multifonctions pour le bus CompactPCI. La carte se distingue par son champ d’application large, sa haute précision, sa rapidité et sa fiabilité dans les environnements industriels sévères. Avec cette carte, l’utilisateur peut réaliser une multitude d’applications sur la même base hardware. Il possède alors un ensemble de fonctionnalités qui peuvent être programmées séparément pour chacun des 4 modules de fonctions via le logiciel livré. Cette possibilité de programmation permet de prendre en compte les besoins spécifiques des clients et permet également au produit d’être toujours évolutif. D’autres applications compteur et combinaisons peuvent être adaptées par logiciel grâce à la présence de composants FPGA sur la carte. Contactez-nous !

Caractéristiques techniques

  • CompactPCI 3,3 V ou 5 V
  • Utilisable dans des systèmes PXI (fonctions restreintes)

Entrées analogiques

  • 16 entrées SE / 8 diff., isolation galvanique 1000 V
  • Résolution: 16-bit
  • Fréquence d’échantillonnage : 100 kHz
  • Plage d’entrées : 0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, • ± 2 V, 0-1 V, ± 1 V, 0-20 mA (option) programmable via logiciel pour chaque canal
  • Amplification x1, x2, x5, x10, programmable pour chaque canal via logiciel
  • Version 30 V (pour SE) : unipolaire, plage d’entrée 0-30 V

Acquisition analogique

  • Différents mode d’entrée pour l’acquisition analogique :
    1) Mode simple
    2) Mode scan
    3) Mode séquence
    4) Mode Autorefresh
  • FIFO embarqué
  • DMA PCI pour l’acquisition de données analogiques

Sorties analogiques

  • 4 sorties analogiques, isolation galvanique
  • Résolution 12 bits, temps de réglage 15 µs typ
  • Tension de sortie après reset : 0 V
  • Chaque sortie possède sa propre ligne de masse (sans isolation galvanique)
  • Plage de sortie : - 10 V à + 10 V
  • Courant de sorties : ± 5 mA
  • Courant de court-circuit : ± 20 mA

E/S numériques

  • 4 entrées numériques, 24 V, opto-isolées
  • 4 sorties numériques, 24 V, opto-isolées

Module de fonction compteur reprogrammable

  • Accès aux données 32 bits
  • Composant compteur avec une largeur de 32 bits et une fréquence de comptage de 5 MHz, signaux en mode RS422

Fonctions

  • Compteur incrémental pour l’acquisition de codeurs incrémentaux (signaux déphasés à 90°)
  • Chronos pour la mesure de fréquence, de largeur d’impulsion et de durée de période
  • Entrées et sorties numériques, 24 V, TTL, RS422

Autres fonctions sur demande :

  • SSI Interface série synchrone. La fonction SSI est une interface pour systèmes, qui permet de transmettre une position absolue à travers un transfert de données en série.
  • Compteur/timer (82C54)
  • Acquisition d’impulsions
  • Mesure de vitesse
  • Modulateur de largeur d’impulsion
  • Fonctions spécifiques clients

Timer/Counter/Watchdog

  • 3 / 3 / 2, 16-bit

Sécurité

  • Isolation galvanique 1000 V min.
  • 4 sorties numériques. 24 V, opto-isolées
  • Séparation des parties analogique et numérique
  • Protection contre les surtensions ± 40 V
  • Protection contre les EMI à haute fréquence
  • Filtres en entrée
  • Neutralisation du bruit de l'alimentation du PC
  • Connexion des signaux E/S via connecteur D-Sub robuste aux standards industriels

Logiciels

Outil de calibration (Option CAL3120) : Exécute des ajustements de manière rapide et fiable et archive le rapport de calibration généré. Pour la calibration veuillez vous munir d’une source de calibration de haute précision et d’un multimètre numérique précis (non livrés).

Pilotes standard pour :

  • Linux
  • Pilotes 32 bits pour Windows 8 / 7 / Vista / XP / 2000
  • Pilotes 64 bits signés pour Windows 8 / 7 / XP
  • Utilisation temps réel sous Linux et Windows sur demande

Sur demande :

Autres systèmes d’exploitation, compilateurs et exemples.
Pour télécharger les pilotes : www.addi-data.com/downloads
