Convertisseur résolveur/numérique

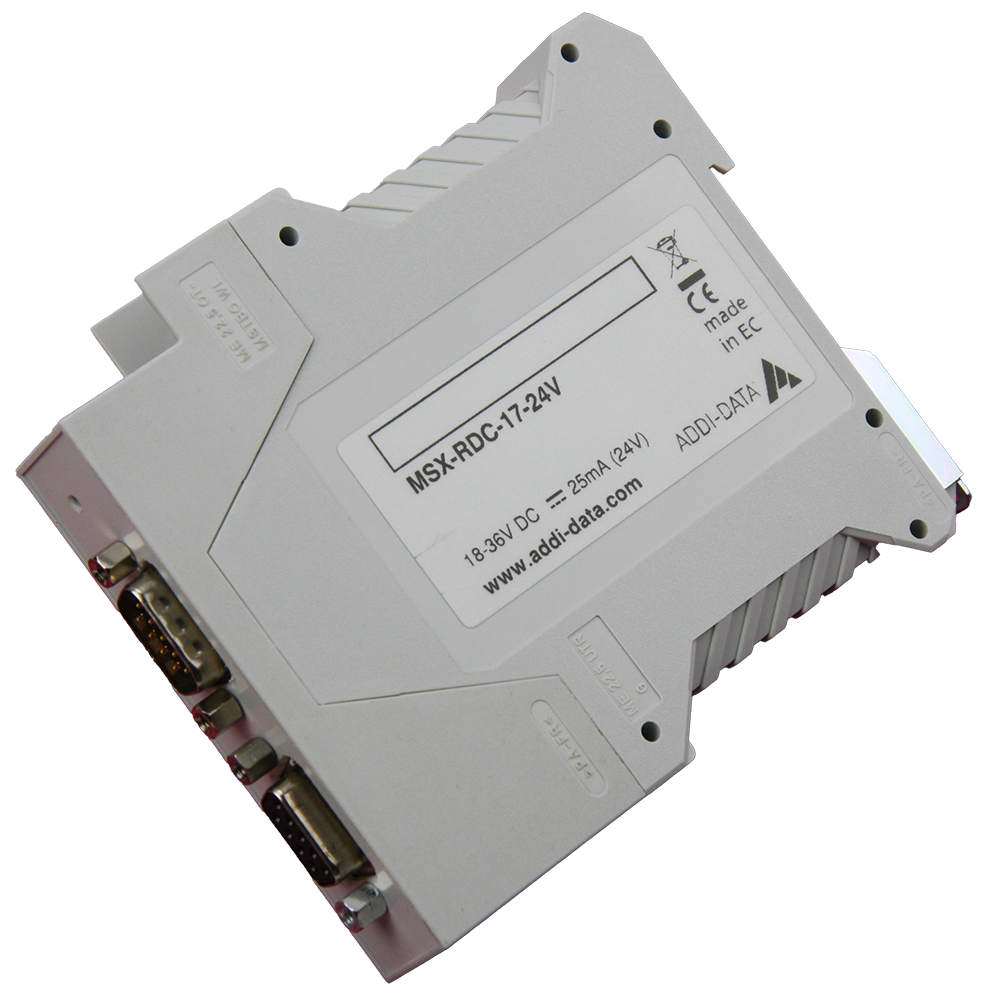

Le Convertisseur résolveur/numérique MSX-RDC-17 est un appareil destiné à l’alimentation d’un résolveur et à l’acquisition des données du résolveur. Il convertit les valeurs de position acquises par le résolveur (signaux sin/cos) en signaux de sortie incrémentaux numériques afin de pouvoir analyser et traiter les données ultérieurement. Un commutateur permet d’ajuster la résolution de la sortie incrémentale. La vitesse maximum de la sortie dépend de la résolution choisie. Les sorties RS485 sont différentielles et les types de signaux de sorties suivants sont disponibles : incrémental, A+, A-, B+, B-, Index+ et Index-.

Catégorie :

Description

Le MSX-RDC-17 est un appareil destiné à l’alimentation d’un résolveur et à l’acquisition des données du résolveur. Il convertit la valeur de position acquise par le résolveur en un signal de sortie incrémental numérique. La résolution de la sortie incrémentale peut être ajustée par le commutateur situé sur le devant du MSX-RDC-17

Caractéristiques techniques

Alimentation en courant

  • Tension nominale: 5 V

Entrée/sortie résolveur

  • Fréquence : 10 kHz

Sortie codeur

  • Signaux de sortie : incrémental A+, A-, B+, B-, Index+, Index-
  • Type de sortie : différentiel, RS422
  • Résolution : 10/12/14/16 bits

Connecteur pour l’alimentation

Pour l’alimentation en courant, un bloc de jonction à 4 broches est monté sur la partie inférieure du MSX-RDC-17. Les broches de masse et d’alimentation sont connectées à l’intérieur du boîtier. Néanmoins, pour minimiser la circulation de courant sur les bornes, veuillez connecter les quatre broches à l’extérieur !

Connecteur du résolveur

Le résolveur est connecté au MSX-RDC-17 par un connecteur femelle D-Sub à 9 broches situé sur le devant du MSX-RDC-17.

Commutateur

Un panneau d’interrupteurs est disponible sur le devant du MSX-RDC-17. Les commutateurs 1 et 2 permettent d’ajuster la résolution de la sortie compteur incrémental et le commutateur 3 de faire un reset du MSX-RDC-17. Pour faire un reset, enclenchez le commutateur 3 pour un court instant avant de le désactiver. Ne laissez pas le commutateur 3 enclenché car le MSX-RDC-17 ne fonctionne pas lorsque le commutateur est dans cette position.

Sortie codeur

Les signaux du codeur incrémental sont disponibles au connecteur mâle D-Sub à 9 broches du MSX-RDC-17

Signal Index (sortie codeur)

Une impulsion Index est généré lorsque la position angulaire absolue passe par 0.

Utilisation conforme

The resolver-to-digital converter MSX-RDC-17 has to be used as electrical equipment for measurement, control and laboratory pursuant to the standard DIN EN IEC 61010-1. The power supply for the resolver-to-digital converter MSX-RDC-17 must fulfil the requirements of DIN EN IEC 62368-1 and DIN EN 55032 or IEC/CISPR 32
and DIN EN 55024 or IEC/CISPR 24.

Restrictions d’utilisation

Le convertisseur MSX-RDC-17 ne doit pas être utilisé comme partie relative à la sécurité (SRP).
Le convertisseur MSX-RDC-17 ne doit pas être utilisé pour des fonctions relatives à la sécurité, comme par exemple, pour des fonctions d’arrêt d’urgence.
Le convertisseur MSX-RDC-17 ne doit pas être utilisé dans des atmosphères potentiellement explosives.
Le convertisseur MSX-RDC-17 ne doit pas être utilisé comme équipement électrique selon la directive basse tension 2014/35/UE.

Limites d’utilisation

Toutes les informations en matière de sécurité et les instructions figurant sur cette fiche produit doivent être respectées pour assurer l’utilisation conforme du convertisseur MSX-RDC-17.
Une utilisation du convertisseur au-delà de ces spécifications est considérée comme utilisation non conforme. Le fabricant ne peut pas être tenu responsable des dommages résultants d’une utilisation non conforme.
Le convertisseur doit rester dans son emballage antistatique jusqu’à son installation.
Ne supprimez pas les chiffres d’identification du convertisseur sous peine d’annuler votre droit de garantie.
