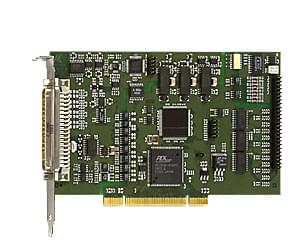

Beschreibung

Technische Merkmale

• PCI 3,3 V oder 5 V

Analoge Eingänge

• 16/8 SE oder 8/4 diff. Eingänge, galvanisch getrennt
• Auflösung: 16-Bit
• Summendurchsatzrate: 200 kHz
• Eingangsbereiche: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (Option) frei programmierbar durch Software für jeden Kanal
• Stromeingänge: 0-20 mA (Option) mit Spannungseingängen beliebig kombinierbar
• Verstärkung PGA x1, x2, x5, x10 frei programmierbar durch Software für jeden Kanal

Analogerfassung

• Verschiedene Eingabemodes:
  1) Simple-Mode
  2) Scan-Modes
  3) Sequenz-Modes
  4) Autorefresh-Mode
• Onboard FIFO (für 512 Analogwerte)
• PCI-DMA für analoge Datenerfassung

Analoge ausgänge

• 4 analoge Ausgänge, galvanisch getrennt
• 12-Bit Auflösung
• Einschwingszeit 15 μs typ
• Ausgangsspannung nach Reset: 0 V
• Jeder Ausgang besitzt eine eigene Masseleitung (ohne galvanische Trennung)
• Ausgangsspannungsbereich: -10 V bis + 10 V
• Ausgangsstrom: ± 5 mA
• Kurzschlussstrom: ± 20 mA

24 V digitale E/A

• 24 V digitale E/A ermöglicht einen hohen Störabstand und große Entfernung zwischen Signalgeber und Mess- werterfassung
• 4 digitale Eingänge, 24 V, optoisoliert
• 4 digitale Ausgänge, 24 V, optoisoliert

TTl E/A

• 24 digitale TTL-Eingänge/Ausgänge
• Port0: Ausgänge / Port1: Eingänge / Port2: E/A
• Alle E/A sind über Pull-up Widerstände an 5 V geführt
• Einfache Programmierung über E/A-Lese-/Schreib- befehle

Timer/Zähler

• 3 / 3, 16-bit

Watchdog

• 2, 16-bit

Sicherheitsmerkmale

• Galvanische Trennung 1000 V min.
• Kriechstrecke IEC 61010-1
• Schaltungsteil der analogen Erfassung vom Schaltungsteil der digitalen Funktion getrennt
• Überspannungsschutz ± 40 V
• Schutz gegen hochfrequente Störeinstrahlungen
• Eingangsfilter
• Störentkopplung der PC-Versorgung
• Anschluss der E/A-Signale über robuste Industriegerechte D-Sub-Steckverbinder

Anwendungen

• Industrielle Prozesskontrolle
• Industrielle Messtechnik und Überwachung
• Multikanal-Datenerfassung
• Steuerung chemischer Prozesse
• Fabrik-Automatisierung
• Erfassung von Sensordaten
• Laboreinrichtungen
• Strommessung
• Instrumentation

Software

Standardtreiber für:

• Linux
• 32-Bit Treiber für Windows 8 / 7 / Vista / XP / 2000
• Signierte 64-Bit Treiber für Windows 8 / 7 / XP
• Echtzeiteinsatz unter Linux und Windows auf Anfrage

Treiber und Samples für folgende Compiler und Software-Pakete:

•  .NET
• Microsoft VC++ • Borland C++
• Visual Basic • Delphi • LabVIEW • LabWindows/CVI

ADDIPACK-Funktionen:

• Analoger Eingang - Digitaler Eingang - Digitaler Ausgang
• Watchdog - Timer - Zähler

Auf Anfrage:

Weitere Betriebssysteme, Compiler und Samples. Driver download: www.addi-data.com/downloads
