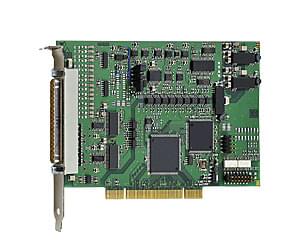

Beschreibung

Technische Merkmale

Analoge Eingänge

• 16 Single-Ended/8 differentielle Eingänge oder 8 Single-Ended/4 differentielle Eingänge
• 16-Bit Auflösung
• Galvanische Trennung 500 V
• Durchsatzrate: 100 kHz
• Eingangsbereiche: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (Option) frei programmierbar durch Software für jeden Kanal
• Verstärkung PGA x1, x2, x5, x10 frei programmierbar durch Software für jeden Kanal
• PCI DMA für analoge Datenerfassung
• Überspannungsschutz
• Eingangsfilter: 159 kHz

Analogerfassung

• Einzelkanal, Mehrkanal, Mehrkanal durch Sequenzliste
• Automatische Analogerfassung über zyklische Timersteuerung
• Erfassung über Sequenzliste: bis zu 16 Einträge mit Verstärkung, Kanal, unipolar/bipolar
• Erfassung getriggert durch Software, Timer, externes Ereignis
• Trigger-Funktionen: Software-Trigger oder externer Trigger: die Analog- erfassung (Einzel oder Sequenz) wird durch Signalwech- sel von 0 V auf 24 V am digitalen Eingang 0 gestartet.
• Interrupt: Ende Einzelkanal, Ende Mehrkanal, Ende Sequenzliste

Analoge ausgänge

• 8 oder 4 analoge Ausgänge, galv. Trennung 500 V
• Einschwingszeit 10 μs typ
• 14-Bit Auflösung (13-Bit für 0-10 V)
• Ausgangsspannung: ±10 V, 0-10 V (durch Software)
• Ausgangsspannung nach Reset: 0 V
• Jeder Ausgang besitzt eine eigene Masseleitung (ohne galvanische Trennung)
• Treiberkapazität: 5 mA/500 pF
• Kurzschlussschutz, EMI-Filter

24 V digitale E/A

• 24 V digitale E/A ermöglicht einen hohen Störabstand und große Entfernung zwischen Signalgeber und Mess- werterfassung
• 4 digitale Eingänge, 24 V, optoisoliert
• 4 digitale Ausgänge, 24 V, optoisoliert

Digital

• 4 dig. Eingänge, 4 dig. Ausgänge, 24 V, optoisoliert

Timer

•  Als zyklischer Zeitzähler oder als Watchdog

Sicherheitsmerkmale

• Galvanische Trennung 500 V min.
• Kriechstrecke IEC 61010-1
• Überspannungsschutz ± 40 V
• Schutz gegen hochfrequente Störeinstrahlungen
• Eingangsfilter: 160 kHz
• Störentkopplung der PC-Versorgung

Anwendungen

• Industrielle Prozesskontrolle
• Industrielle Messtechnik und Überwachung
• Multikanal-Datenerfassung
• Steuerung chemischer Prozesse
• Fabrik-Automatisierung
• Erfassung von Sensordaten
• Laboreinrichtungen
• Instrumentation

Software

Kalibrierungswerkzeug (Option CAL3120): Führen Sie den Feinabgleich schnell und zuverlässig durch und speichern Sie die erzeugte Kalibrierungsbericht-Datei. Alles was Sie dazu benötigen ist eine hochpräzise Kalibrierquelle und ein präzises Digitalmultimeter (nicht im Lieferumfang enthalten)

Standardtreiber für:

• Linux
• 32-Bit Treiber für Windows 8 / 7 / Vista / XP / 2000
• Signierte 64-Bit Treiber für Windows 8 / 7 / XP
• Echtzeiteinsatz unter Linux und Windows auf Anfrage

Treiber und Samples für folgende Compiler und Software-Pakete:

• .NET auf Anfrage
• Microsoft VC++ • Microsoft C
• Borland C++ • Borland C
• Visual Basic • Delphi
• LabVIEW • LabWindows/CVI • DASYLab • DIAdem

Auf Anfrage:

Weitere Betriebssysteme, Compiler und Samples. Driver download: www.addi-data.com/downloads
