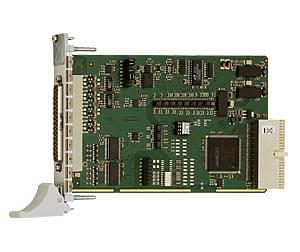

CPCI-3120

La carte CompactPCI entrées/sorties analogiques CPCI-3120 possède 16 entrées SE/8 entrées différentielles et livre une résolution de 16 bits, ainsi qu’une fréquence d’échantillonnage de 100 kHz. Elle a été spécialement conçue pour des applications en milieu industriel sévère et dispose pour ce faire de nombreux dispositifs de sécurité. Les 8 sorties analogiques délivrent une résolution de 14 bits. Toutes les lignes de sortie sont protégées contre les courts-circuits et équipées de filtres EMI. Chaque sortie est reliée individuellement à la masse. Pour le traitement des signaux numériques 24 V, 8 lignes d’E/S numériques opto-isolées sont disponibles. Un timer 24 bits peut servir de compteur temporel cyclique. Des pilotes 64 bits pour Windows ainsi que des pilotes pour Linux sont livrés avec la carte. Des pilotes pour applications temps réels sont également disponibles sur demande.

NOUVEAU !
la carte CPCI-3120 est dès à présent disponible pour une utilisation en plage de température étendue de -40C à +85C



Catégories : , ,

Description

Caractéristiques techniques

  • Utilisable dans des systèmes PXI (fonctions restreintes)

Entrées analogiques

  • 16 entrées Single-Ended/8 entrées différentielles ou 8 entrées Single-Ended/4 entrées différentielles
  • Résolution 16-bit
  • Isolation galvanique 500 V
  • Fréquence d’échantillonnage : 100 kHz
  • Plages d’entrée : 0-10 V, ±10 V, 0-5 V, ±5 V, -2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (option) programmable pour chaque canal via logiciel
  • Amplification x1, x2, x5, x10, programmable pour chaque canal via logiciel
  • DMA PCI pour l’acquisition de données analogiques
  • Protection contre les surtensions
  • Filtres en entrée : 159 kHz

Acquisition analogique

  • Canal simple, multi-canal, multi-canal via liste de séquences
  • Acquisition analogique automatique avec contrôle temporel cyclique
  • Acquisition via liste de séquences : jusqu’à 16 entrées avec amplification, canal, unipolaire/bipolaire
  • Acquisition déclenchée via logiciel, timer, événement externe
  • Fonctions Trigger :
    - Trigger logiciel
    - Trigger externe : l’acquisition analogique (Mono ou Séquence) est enclenchée par la commutation du signal de 0 V à 24 V à l’entrée numérique 0.
  • Interruption : Fin du monocanal, fin du multi-canal, fin de la liste de séquences

Sorties analogiques

  • 4 ou 8 sorties analogiques, isolation galvanique 500 V
  • Temps d’établissement 30 µs
  • Résolution 14 bits (13 bits pour 0-10 V)
  • Plages de sortie : ±10 V, 0-10 V (via logiciel)
  • Tension de sortie après reset : 0 V
  • Chaque sortie possède sa propre ligne de masse (sans isolation galvanique)
  • Capacité du driver : 5 mA/500 pF
  • Protection contre courts-circuits, filtres CEM

E/S numériques

  • 4 entrées numériques, 4 sorties numériques, 24 V, opto-isolées

Timer

  • 24 bits, utilisable comme compteur cyclique ou watchdog

Sécurité

  • Isolation galvanique : 500 V min.
  • 4 sorties numériques. 24 V, opto-isolées
  • Protection contre les surtensions ± 40 V
  • Protection contre les EMI à haute fréquence
  • Filtres en entrée : 159 kHz
  • Neutralisation du bruit de l'alimentation du PC

Applications

  • Contrôle de processus industriels
  • Mesure et surveillance industrielles
  • Acquisition de données multi-canal
  • Contrôle de processus chimiques
  • Automatisation d’usine
  • Acquisition of sensor data, current measurement, pressure data
  • Équipements de laboratoires, instrumentation

Logiciels

Outil de calibration (Option CAL3120) : exécute des ajustements de manière rapide et fiable et archive le rapport de calibration généré. Pour la calibration veuillez vous munir d’une source de calibration de haute précision et d’un multimètre numérique précis (non livrés).

Produit livré avec un CD-ROM contenant les pilotes et exemples de programmation :

Pilotes standard pour :

  • Linux
  • Pilotes 32 bits pour Windows 8 / 7 / Vista / XP / 2000
  • Pilotes 64 bits signés pour Windows 8 / 7 / XP
  • Utilisation temps réel sous Linux et Windows sur demande

Pilotes et exemples d’application pour les compilateurs et logiciels suivants :

  • Microsoft VC++ • Microsoft C
  • Borland C++ • Borland C
  • Visual Basic • Delphi
  • LabVIEW • LabWindows/CVI • DASYLab • DIAdem

Sur demande :

Autres systèmes d’exploitation, compilateurs et exemples.
