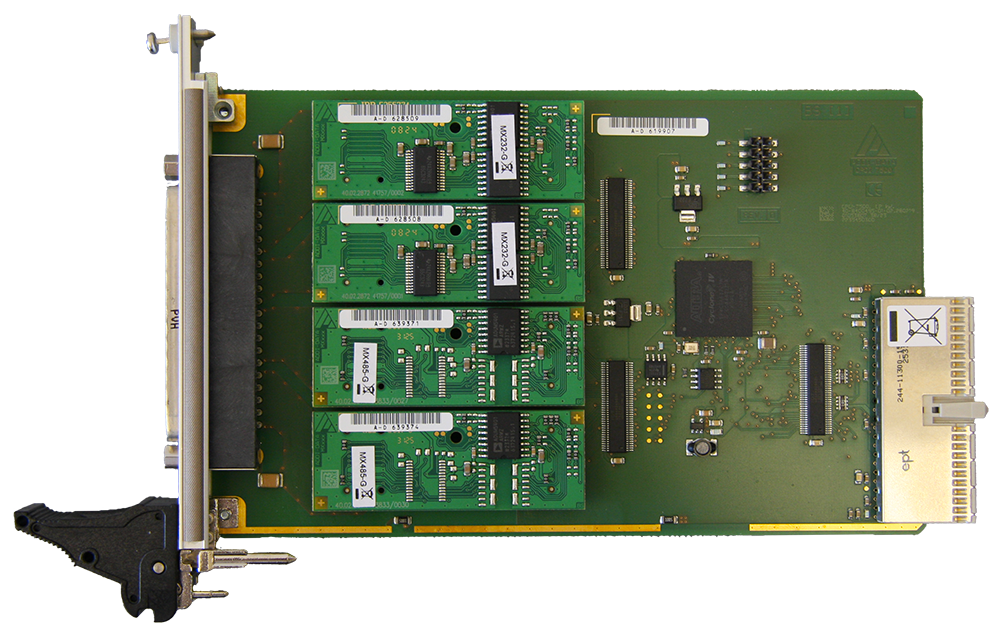

CPCI-7500 - DAQ-Karte Serielle Kommunikation
Die CompactPCI serielle Schnittstelle CPCI-7500 ist eine 4-fach serielle Schnittstelle für Industrieanwendungen. Jede Schnittstelle kann mit einem der folgenden Modi konfiguriert werden: RS232, RS422, RS485 und 20 mA Current Loop (mit galvanischer Trennung). Die Karte identifiziert die eingebauten Module und nimmt die Konfiguration automatisch vor. Die Karte wurde für den Einsatz in der rauen Industrieumgebung entworfen: die Ein- und Ausgangskanäle sind deshalb vor Kurzschlüssen, schnellen Transienten sowie elektrostatischer Aufladung und EMI geschützt.
NEU : Die CPCI-7500 ist auch in einer speziellen Version für den Betrieb in einem erweiterten Temperaturbereich (-40°C bis +85°C) erhältlich.
Beschreibung
Der Aufbau dieser seriellen Kommunikationskarte wird durch MX-Module bestimmt, die von der Karte automa- tisch erkannt werden. Die seriellen Schnittstellen können mit folgenden Modi konfiguriert werden: RS232, RS422, RS485 und 20 mA Current Loop (mit galvanischer Trennung). Die MX-Module mit galvanischer Trennung bieten Trenn- schutz bis 1000 V für den Einsatz der Karte in rauen Umgebungen, in denen Masseschleifen auftreten können. Die Ein-/Ausgabeleitungen sind gegen Kurz- schluss, schnelle Transienten, elektrostatische Entladungen und hochfrequente Störeinstrahlungen geschützt. Die Schnittstellen werden durch ein 128-Byte FIFO für Sende- und Empfangsdaten unterstützt und gewährleisten ein zuverlässiges Arbeiten mit hohen Datenraten.
Technische Merkmale
- Asynchrone 4-fach serielle Schnittstelle
- 4 Sockel für 4-fach serielle Schnittstelle
- Modularer Aufbau durch MX-Module:
- Konfigurierbar als RS232, RS422, RS485, 20 mA Current Loop (aktiv, passiv), mit galvanischer Trennung
- Adressierung über Software
- Keine Jumper: Software-Konfiguration
- Automatische Modulerkennung
- 128-Byte FIFO-Speicher pro Schnittstelle
- Programmierbare Übertragungsrate
- 5-, 6- oder 8-Bit Character
- 1, 1½ oder 2 Stopbits
- Parität: gerade, ungerade oder keine
- Automatische Richtungsumschaltung für RS485
- Sammelinterrupts
Sicherheitsmerkmale
- MX-Module mit kompletter galvanischer Trennung
- Kriechstrecke DIN EN IEC 61010-1 (MX-Module)
- Schutz gegen schnelle Transienten (Burst)
- Kurzschlussschutz für RS422 und RS485
- Interne Diagnosemöglichkeit, Break, Parität, Overrun und Framing-Error
Anwendungen
- Datenerfassung
- Industrielle Prozesskontrolle
- Datenerfassung
- Mehrbenutzer-Systeme
- Multidrop-Anwendungen
- Modem-, Druckerüberwachung
Software
Standardtreiber für:
- Linux
- 32-Bit Treiber für Windows 8 / 7 / Vista / XP / 2000
- Signierte 64-Bit Treiber für Windows 8 / 7 / XP
- Echtzeiteinsatz unter Linux und Windows auf Anfrage
Treiber und Samples für folgende Compiler und Software-Pakete:
- Microsoft VC++
- Visual Basic • Delphi
Auf Anfrage:
Weitere Betriebssysteme, Compiler und Samples. Driver download: www.addi-data.com/downloads
DOWNLOAD
Treiber
64-Bit Treiber für Windows 11/10/8/7, Linux-Treiber sowie Programmierbeispiele sind im Lieferumfang enthalten. Echtzeittreiber für Linux und Windows sind auf Anfrage erhältlich.
