APCIe-7500

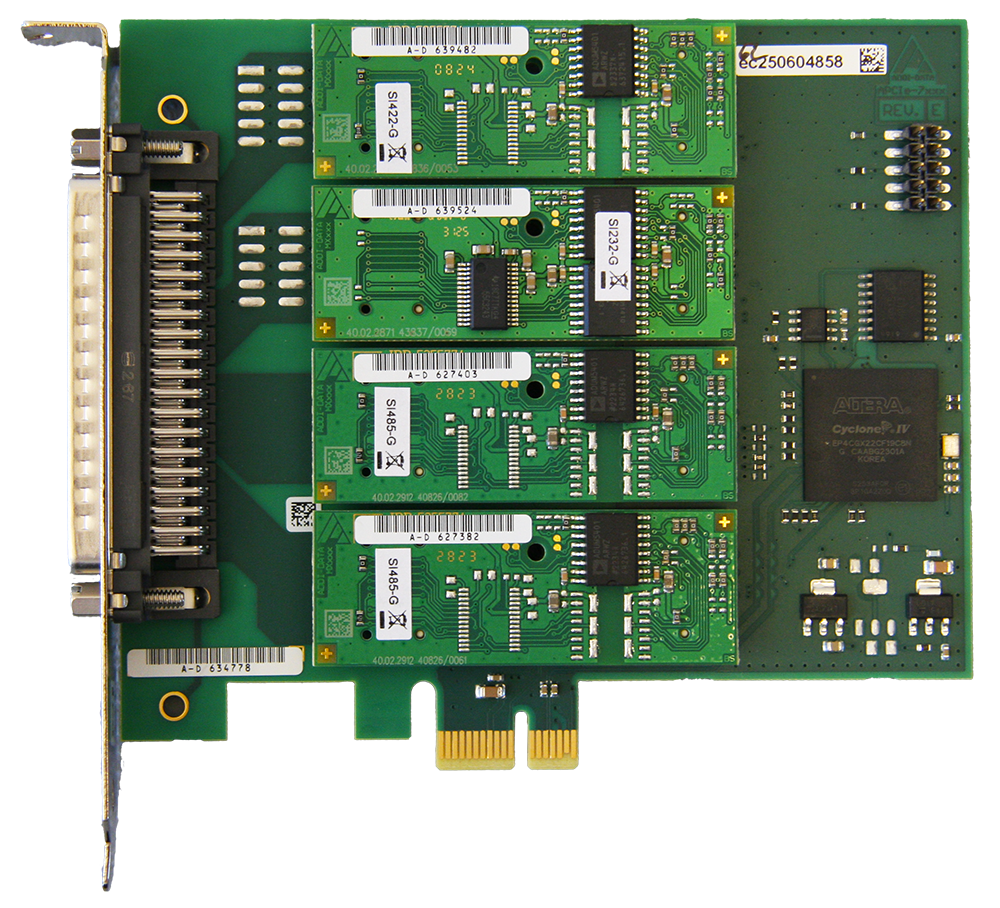

Der Aufbau der PCI-Express serielle Schnittstelle APCIe-7500 wird durch SI-Module bestimmt, die von der Karte automatisch erkannt werden. Die seriellen Schnittstellen können mit den folgenden Betriebsmodi bestückt werden: RS232, RS422, RS485 und 20 mA Current Loop (mit galvanischer Trennung). Die Karte ist für Anwendungen in der Datenerfassung und industriellen Prozesskontrolle, zum direkten Anschluss von Sensoren, für Mehrbenutzer-Systeme, als SPS-Schnittstelle, für Multidrop-Anwendungen, zur Modem- und Druckerkontrolle, etc. ausgelegt. Windows- und Linux-Treiber sowie Programmierbeispiele sind im Lieferumfang enthalten

Kategorien: , ,

Beschreibung

Der Aufbau dieser seriellen Kommunikationskarten wird durch SI-Module bestimmt, die von der Karte automatisch erkannt werden. Die seriellen Schnittstellen können mit den folgenden Betriebsmodi bestückt werden: RS232, RS422, RS485 und 20 mA Current Loop (mit galvanischer Trennung). Die SI-Module mit galvanischer Trennung bietet Trenn- schutz bis 1000 V für raue Umgebungen und verhindert Masseschleifen. Die Ein-/Ausgabeleitungen sind gegen Kurzschluss, schnelle Transienten, elektrostatische Entladungen und hochfrequente Störeinstrahlungen geschützt. Die Schnittstellen werden durch ein 128-Byte FIFO für Sende- und Empfangsdaten unterstützt und gewährleisten ein zuverlässiges Arbeiten mit hohen Datenraten.

Technische Merkmale

  • Asynchrone serielle Schnittstellen
  • Modularer Aufbau durch SI-Module: 4 Sockel für 4-fach serielle Schnittstelle
  • Konfigurierbar als RS232, RS422, RS485, 20 mA Current Loop (aktiv, passiv), mit galvanischer Trennung über separate SI-Module
  • Automatische Erkennung als Standardschnittstelle
  • Automatische Modulerkennung
  • UART 16C950, bis 16C450 abwärtskompatibels
  • 128-Byte FIFO-Speicher pro Schnittstelle
  • Programmierbare Übertragungsrate
  • 5-, 6- oder 8-Bit Character
  • 1, 1½ oder 2 Stopbits
  • Parität: gerade, ungerade oder keine
  • Automatische Richtungssteuerung für RS485 und Sendersteuerung über FIFO-Level
  • Sammelinterrupts

Sicherheitsmerkmale

  • Module mit kompletter galvanischer Trennung bis 1000 V
  • Kriechstrecke DIN EN IEC 61010-1 (MX-Module)
  • Schutz gegen schnelle Transienten (Burst)
  • Kurzschlussschutz für RS422 und RS485
  • Interne Diagnosemöglichkeit, Break, Parität, Overrun und Framing-Error

Anwendungen

  • Industrielle Prozesskontrolle
  • Datenerfassung
  • Mehrbenutzer-Systeme
  • SPS-Schnittstelle
  • Multidrop-Anwendungen
  • Modem-, Druckerkontrolle etc.

Software

Diese Software kann auch kostenlos von unserer Website (www.addi-data.com/downloads) heruntergeladen werden. Software für andere Betriebssysteme und Programmierumgebungen Programmierumgebungen ist auf Anfrage erhältlich.
