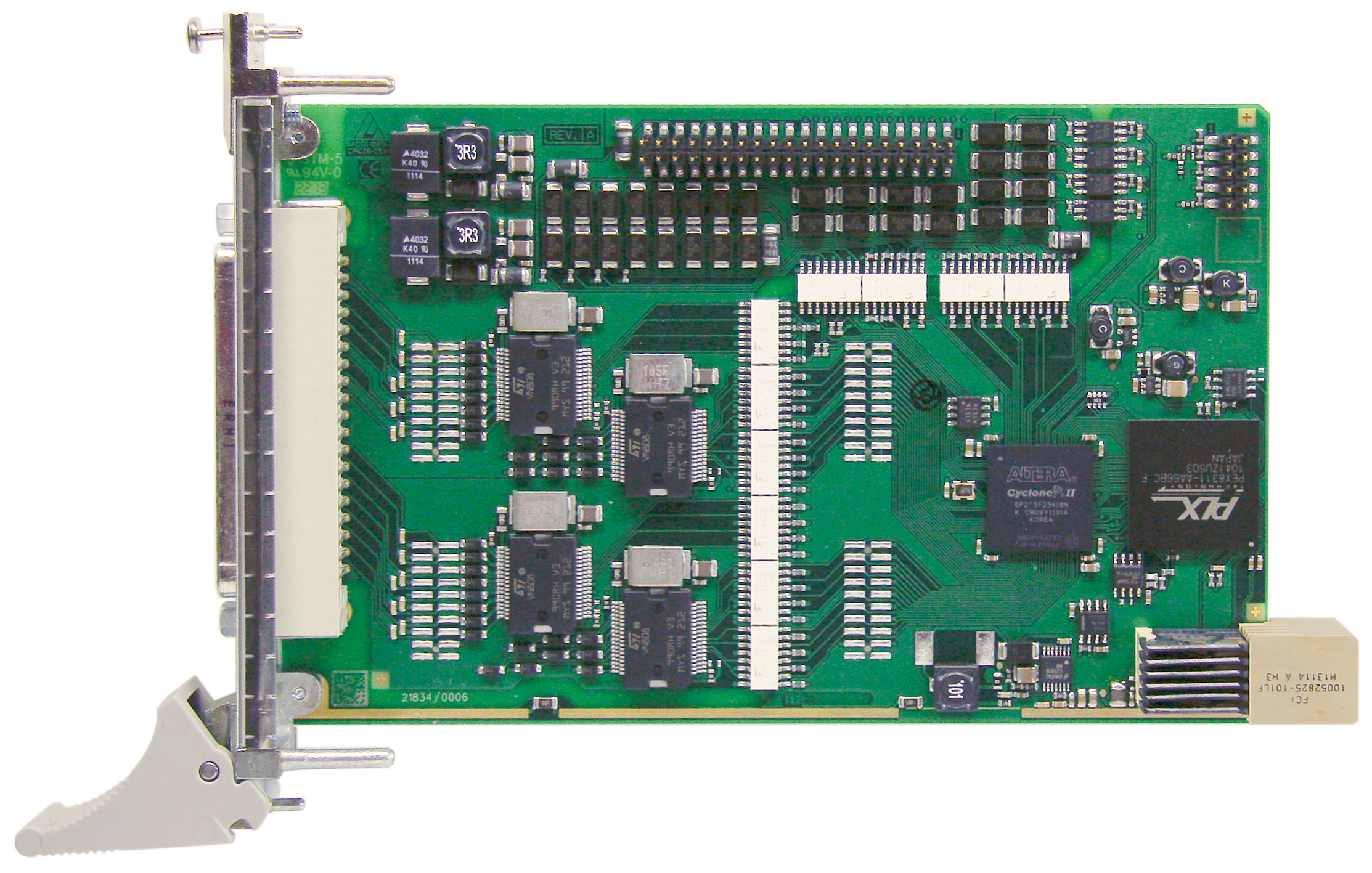

CPCIs-7500* - DAQ CPCIs Karte - Serielle Kommunikation
Die serielle Kommunikationskarte CPCIs-7500 wird durch SI-Module bestimmt, die von der Karte automatisch erkannt werden. Die seriellen Schnittstellen können mit den folgenden Betriebsmodi bestückt werden: RS232, RS422, RS485 und 20 mA Current Loop (mit galvanische Trennung).
Die Ausführung der SI-Module mit galvanischer Trennung bietet Trennschutz bis 1000 V für raue Umgebungen und verhindert Masseschleifen. Die Ein-/Ausgabeleitungen sind gegen Kurzschluss, schnelle Transienten, elektrostatische Entladungen und hochfrequente Störeinstrahlungen geschützt. Die Schnittstellen werden durch ein 128-Byte FIFO für Sende- und Empfangsdaten unterstützt und gewährleisten ein zuverlässiges Arbeiten mit hohen Datenraten.
* Vorläufige Produktinformationen
Angebot anfordernBeschreibung
Technische Merkmale
- Asynchrone serielle Schnittstellen
- Modularer Aufbau durch SI-Module: 4 Sockel für 4-fach serielle Schnittstelle
- Konfigurierbar als RS232, RS422, RS485, 20 mA Current Loop (aktiv, passiv), mit galvanischer Trennung über separate SI-Module
- Automatische Erkennung als Standardschnittstelle
- Automatische Modulerkennung
- UART 16C950, bis 16C450 abwärtskompatibels
- 128-Byte FIFO-Speicher pro Schnittstelle
- Programmierbare Übertragungsrate
- 5-, 6- oder 8-Bit Character
- 1, 1½ oder 2 Stopbits
- Parität: gerade, ungerade oder keine
- Automatische Richtungssteuerung für RS485 und Sendersteuerung über FIFO-Level
- Sammelinterrupts
Sicherheitsmerkmale
- Module mit kompletter galvanischer Trennung bis 1000 V
- Kriechstrecke DIN EN IEC 61010-1 (MX-Module)
- Schutz gegen schnelle Transienten (Burst)
- Kurzschlussschutz für RS422 und RS485
- Interne Diagnosemöglichkeit, Break, Parität, Overrun und Framing-Error
Anwendungen
- Industrielle Prozesskontrolle
- Datenerfassung
- Mehrbenutzer-Systeme
- SPS-Schnittstelle
- Multidrop-Anwendungen
- Modem-, Druckerkontrolle etc.
Softwaretreiber
Standardtreiber für:
- Linux
- Signierte 64-Bit Treiber für Windows 7 / 8 / 10 / 11
- Auf Anfrage: RTX, Xenomai, VxWorks, QNX
Treiber für folgende Software-Pakete:
- C/C++
- Python
- .NET
- Weitere auf Anfrage
Auf Anfrage:
Dokumentation und Entwicklerressourcen
Sonderanpassungen, welche über das ADDI-DATA Software-Angebot hinausgehen, lassen sich auf Anfrage realisieren. Bei Bedarf können Karten auch in andere Softwarepakete eingebunden werden.
ZUBEHÖR
Zubehör für DAQ-Karten
Hier finden Sie das gesamte nötige und kompatible Zubehör:
AnschlusstechnikDOWNLOAD
Treiber
64-Bit Treiber für Windows 11/10/8/7, Linux-Treiber sowie Programmierbeispiele sind im Lieferumfang enthalten. Echtzeittreiber für Linux und Windows sind auf Anfrage erhältlich.
