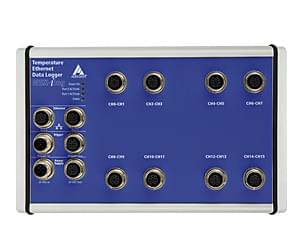

MSX-ilog-TC

Les Enregistreurs Ethernet de température MSX-ilog-TC sont disponibles en deux versions différentes : avec 8 ou 16 entrées différentielles, 24 bits, pour thermocouple. La mesure est paramétrée et visualisée via l’interface utilisateur intégrée, basée sur le web. Pour le lancement de la mesure, 5 possibilités de trigger sont disponibles. Les données acquises sont par la suite transformées en température (°C) au sein même du système. Des fonctions alarme sont mises à disposition. Les données acquises sont évaluées graphiquement en ligne et peuvent être exportées sous différents formats (xml, csv, etc). Les enregistreurs de données fonctionnent sous plusieurs systèmes d’exploitation et sont exempts de frais de licence. Avec la protection IP 65, les nombreux dispositifs de sécurité et une température de fonctionnement comprise entre -40 °C et +85 °C, les systèmes peuvent également être utilisés en extérieur.

Catégorie :

Description

L’enregistreur de données Ethernet MSX-ilog-RTD/TC dispose de 8 et 16 entrées différentielles pour sondes thermocouples. Le paramétrage et la visualisation de la mesure se font via un site web intégré. Ainsi, il n’est pas nécessaire d’installer de logiciel supplémentaire. L’acquisition des canaux, la visualisation ainsi que l’enregistrement des valeurs mesurées sont automatiques

Caractéristiques techniques

  • Processeur ARM®9 32 bits
  • Mémoire de 4 Go, les données sont conservées en cas de pertes de tension
  • Horloge temps réel pour conserver l’heure système lors de la déconnexion du système
  • Boîtier métallique robuste
  • Mode économie d’énergie : réduction de la consommation lorsque aucune acquisition n’est en cours
  • Entrée trigger numérique 24 V

Entrées analogiques

  • Connecteur femelle M12 à 8 broches
  • 16 differential inputs for thermocouples, 24-bit
  • Fréquence d’acquisition max. 1 kHz

Acquisition

  • Acquisition et enregistrement automatiques des valeurs mesurées
  • Conversion en température (°C)
  • Acquisition de canaux virtuels

Trigger

  • Acquisition déclenchée par le matériel ou le logiciel
  • Trigger matériel 24 V
  • Trigger de seuil (Dépassement d’un niveau défini des entrées analogiques)
  • Pre-trigger en option (Enregistrement de valeurs mesurées avant l’événement trigger)
  • Trigger de matériel externe, par ex. d’autres systèmes MSX-E

Fonctions d’alarme

  • Limites supérieures et inférieures de canaux
  • Enregistrement de données dépendant de l’alarme
  • Combinaison possible avec la fonction pre-trigger

Analyse

  • Évaluation graphique des données acquises en ligne
  • Export des données (xml, csv)

Sécurité

  • Isolation galvanique
  • LED d’affichage d’état pour des diagnostics d’erreur rapides
  • Filtres en entrée
  • Protection contre les surtensions ± 40 V
  • Surveillance interne de la température

Applications

  • Enregistreur de données
  • Acquisition sur une longue période
  • Surveillance d'infrastructures

Interfaces

  • Entrée trigger 24 V rapide
  • Commutateur Ethernet à 2 ports
  • Trigger In/Out
  • Connexion de 24 V et montage en cascade

Interfaces de communication

  • Serveur web (configuration et monitoring)
  • Serveur de données (socket TCP/IP ou UDP) pour la transmission de valeurs acquises

Combinaison avec des matériels externes

Les signaux Ethernet et d’alimentation peuvent être relayés d’un système MSX-ilog-RTD/-TC à des systèmes MSX-E par exemple. Ceux-ci sont alors en mesure de réagir en fonction des valeurs acquises par le MSX-ilog-RTD/-TC (via alarme ou trigger) en faisant l’acquisition ou en commutant des signaux E/S déportés. Ceci permet de procéder à des tâches de surveillance ou de régulation.
